中拓全自動建筑排水系統落水管成型機

設備介紹

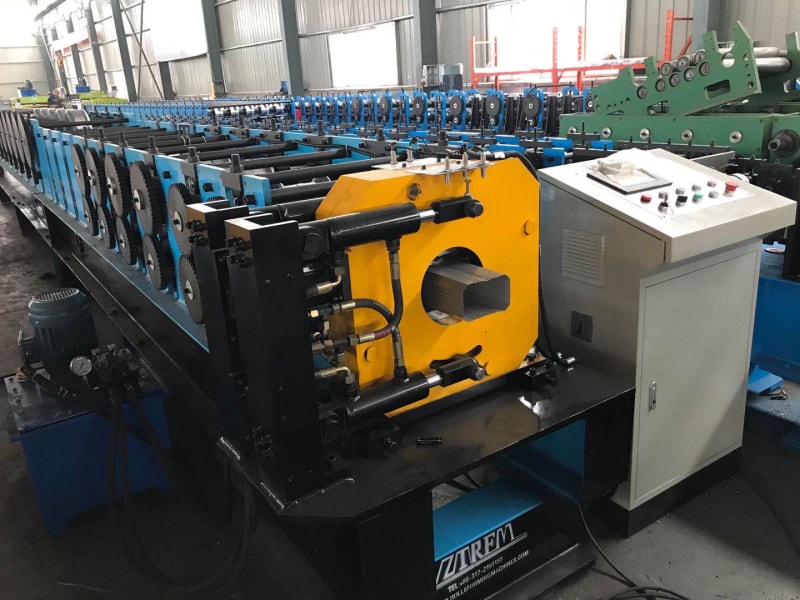

全自動建筑排水系統圓形/矩形咬口落水管輥壓成型機（正方形或圓形，矩形或圓形）在技術上能夠根據不同客戶的需求手動或自動運行，手動運行是安裝或使用所需的時間長一些，而自動運行是為了連續生產所需的落水管。它通常由手動開卷機，進料導軌，輥壓成型機，切割工具（用于圓形或矩形落水管的液壓切割和用于圓形或矩形落水管的飛鋸切割機），傳動系統，PLC控制柜和成品輸出組成，也將有彎頭機供客戶選擇。

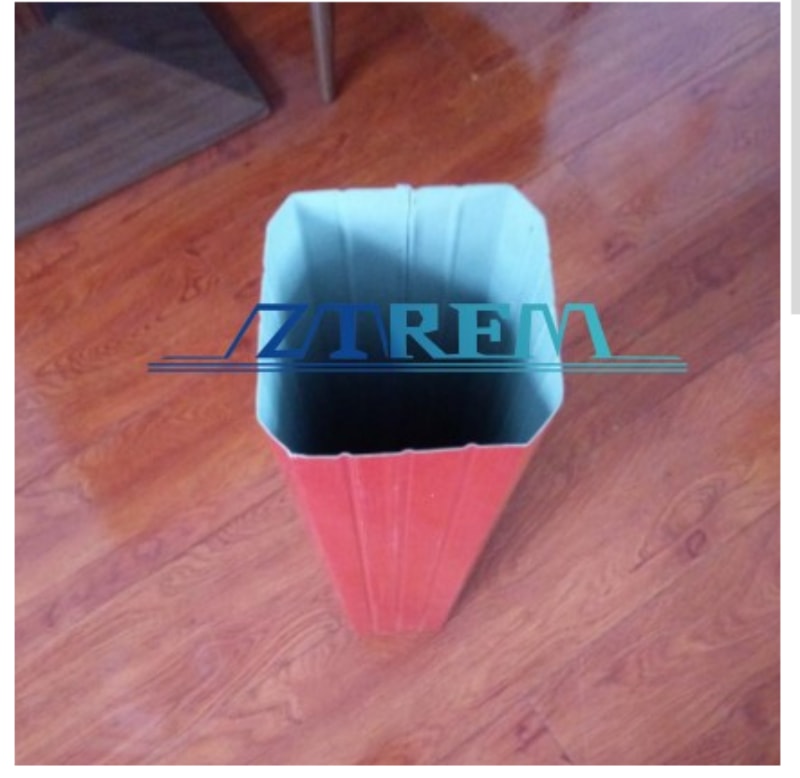

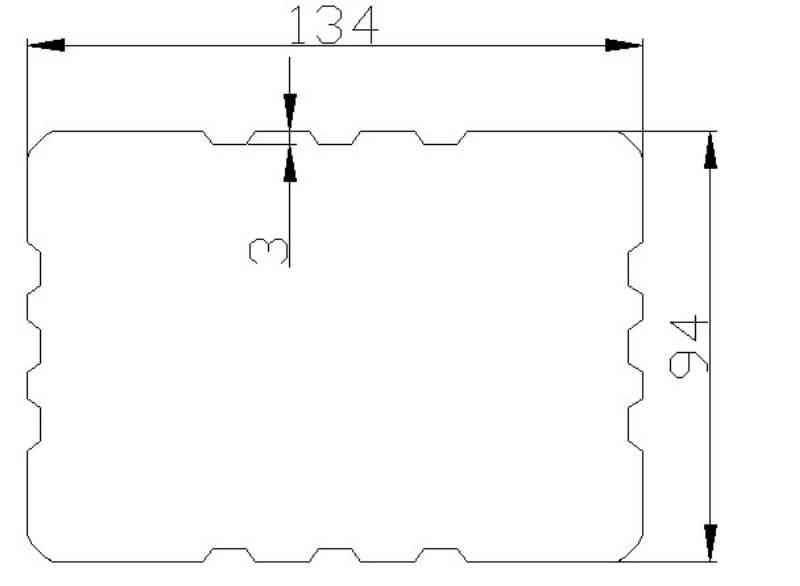

落水管成品成型機 展示

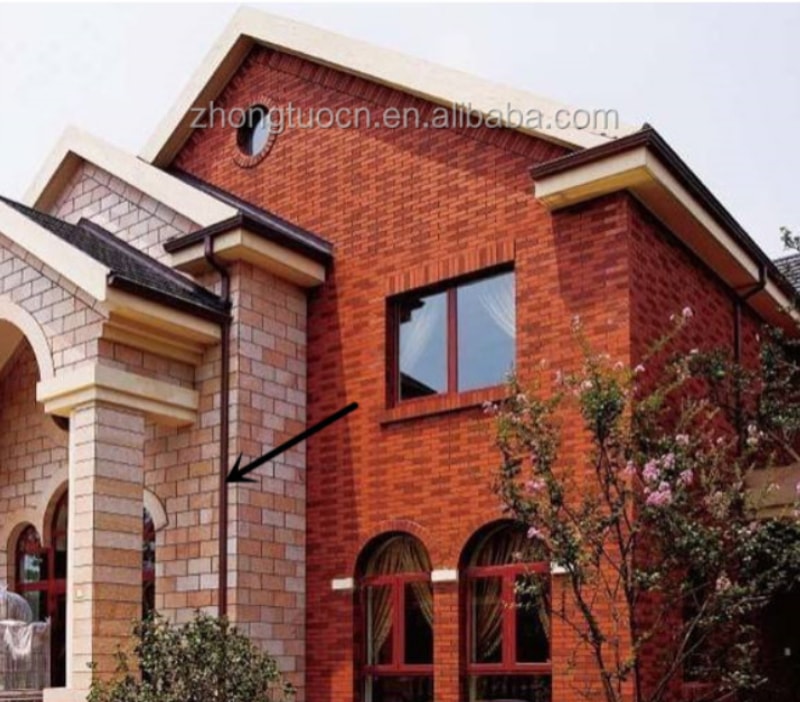

落水管成品成型機應用場景

主要組成 及設備主要參數

開卷機，成型主機，成品輸出控制臺，PLC控制臺，液壓站

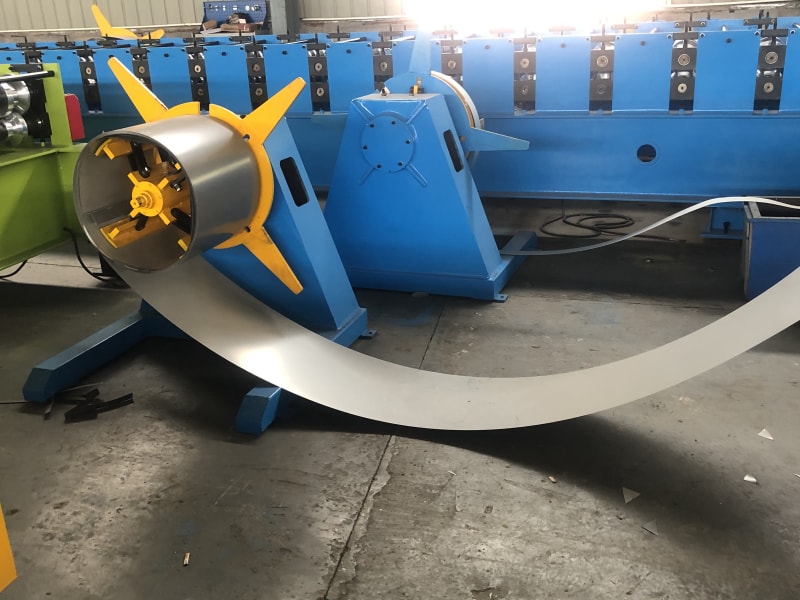

手動開卷機

內徑：508mm

外徑：1200mm

裝載重量：3T

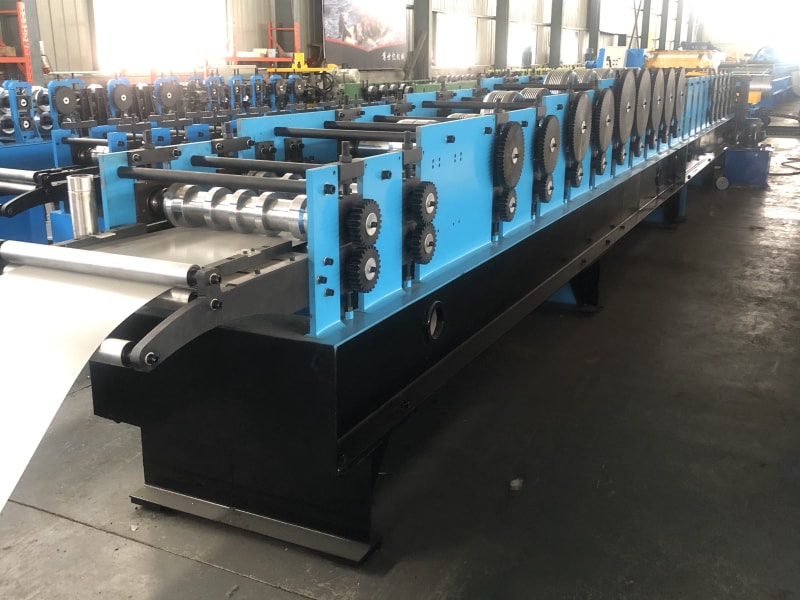

成型主機

材料厚度：0.4-0.6mm
軋制工位：20個工位

成型速度：10-15m/min（不包括切割）

 軸直徑：￠60mm

傳動：通過鏈條支架

主功率：7.5KW

機器重量約為5噸

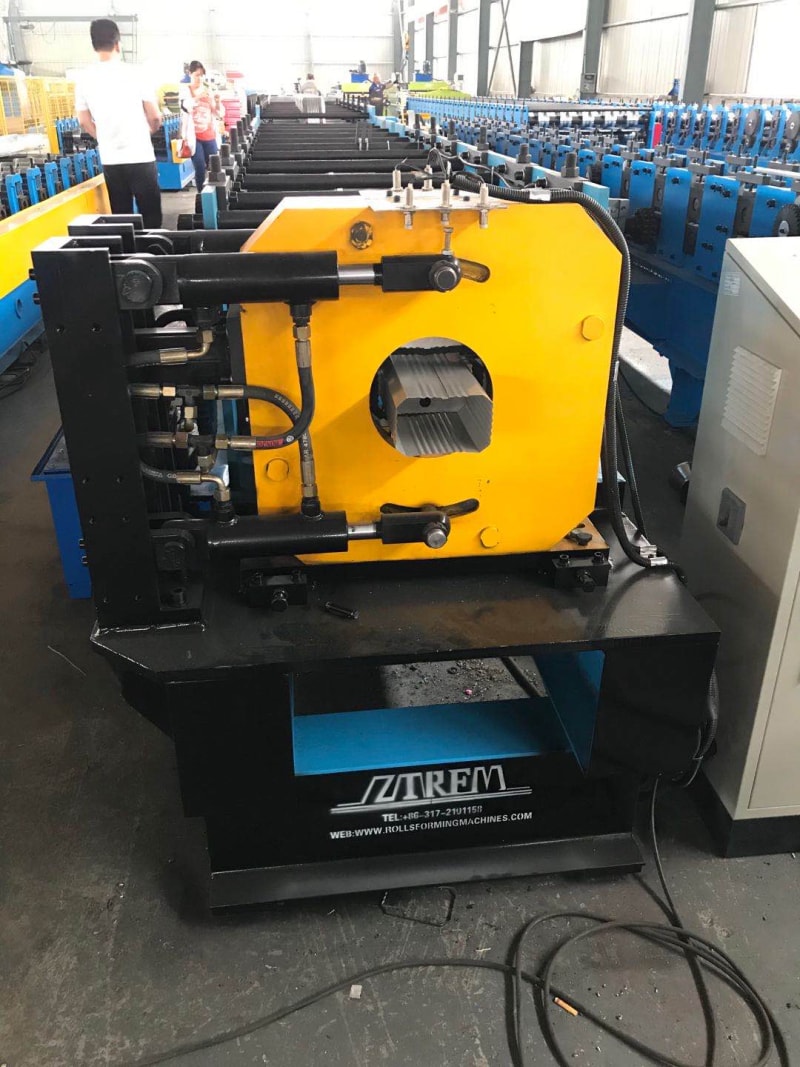

切割類型：圓形落水管的飛鋸切割

液壓功率：3KW 切割刀片的材料：經過淬火處理的Cr12鋼

切割長度和數量：客戶可以在PLC觸摸屏上設置所需的長度和數量

電氣系統：松下PLC控制系統和歐姆龍編碼器
