中拓冷彎光伏支架成型設備ZTRFM-S005

描述

光伏支架成型機又稱太陽能安裝結構支柱通道滾壓成型機和支桿槽鋼機，支桿槽鋼滾壓成型機。

作用： 太陽能支架槽鋼滾壓成型機是利用滾壓成型原理，全自動批量生產太陽能支架槽鋼。

成品介紹

什么是光伏支架支柱？

支柱通道，有時也稱為通道支柱，支撐輕型結構負載，例如建筑物中的布線、管道。

支柱通道，通常由幾個制造商商品名稱中的一個通俗地稱為，是一種標準化的成型結構系統，用于建筑和電氣行業的輕型結構支撐，通常用于支撐布線、管道或機械部件，如空調或通風系統.

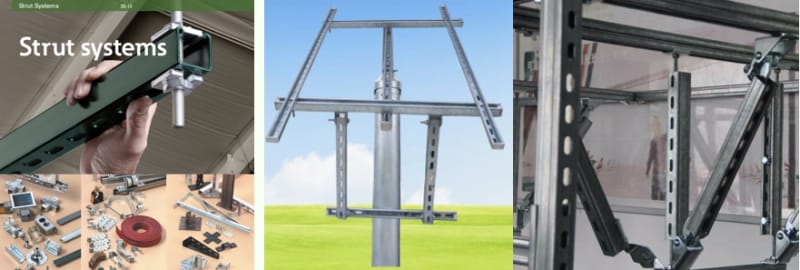

以下是一些使用圖片供您參考：

由于成品是根據您的需求定制的，并且我們有多年的技術團隊給您繪制成品版型圖。因此我們的成型機也是定制的。

接下來將給您展示幾種常見的光伏支架版型圖。

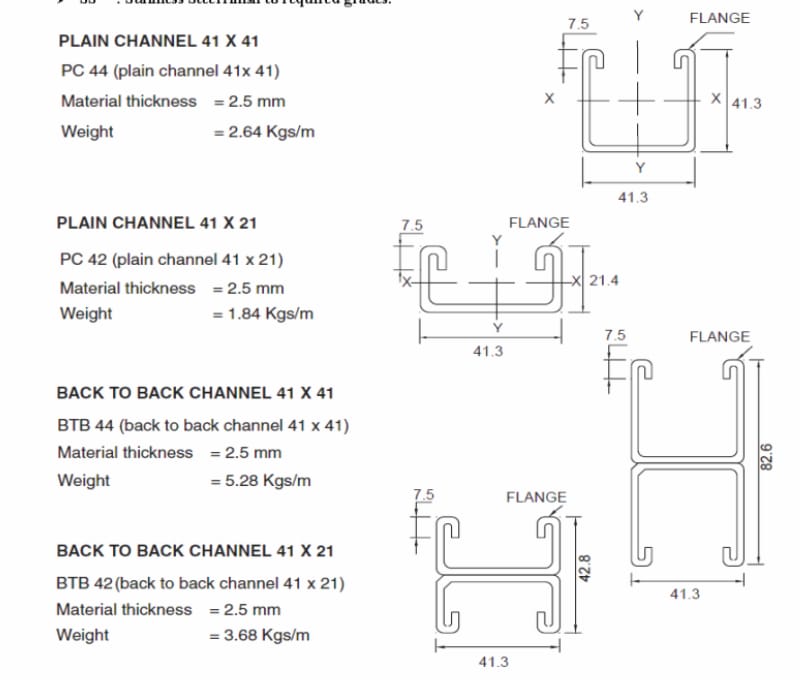

普通型無沖孔成型品

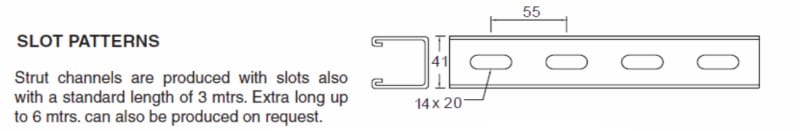

有沖孔成型品-沖孔展示圖

機器類型及介紹

對于不同的客戶預算以及需求，通常對于機器的設計有以下2種方案。

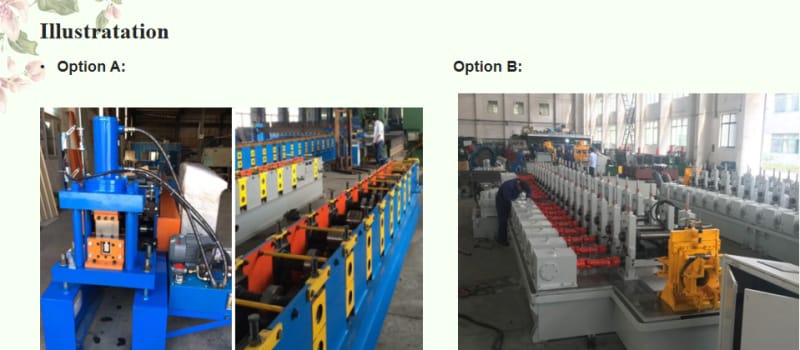

經濟設計選項 A

為了經濟設計，我們采用中板作為框架，使用GCR15作為滾輪材料，在保障機器成形好壽命長的情況下降低部分預算。

機器設計如下圖，單價在20000美元左右（具體可根據客戶需求的版型計算）

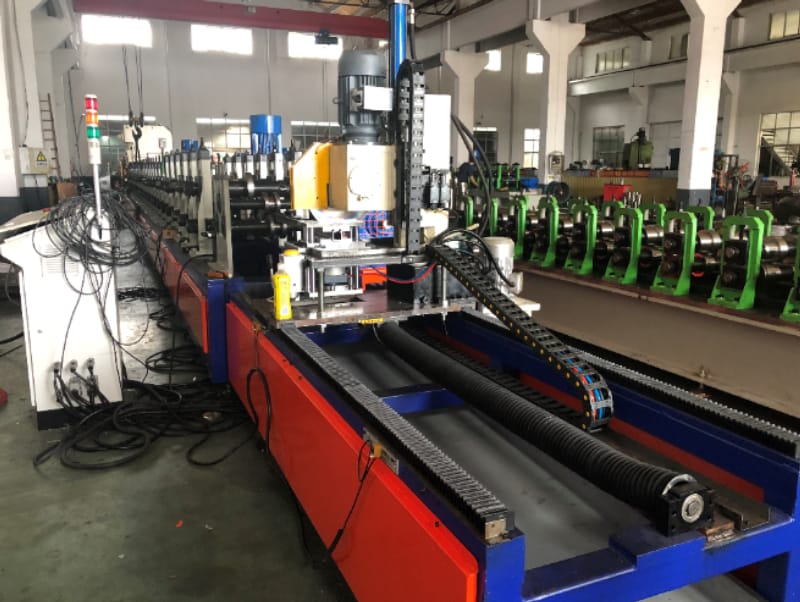

強版本選項 B

對于這個設計，我們使用變速箱作為傳動裝置，成型框架作為機器的基礎。

還有飛跟切割系統，滾輪材料是GCR12 mov，硬度更高壽命更長，單價在38000美元左右（具體可根據客戶需求的版型計算 ）。

在預算足夠的情況下，建議您選擇B的原因

作為機器，全金屬尺寸的框架很難通過一臺機器來更換輥子和調整它們。

您需要刪除框架，鏈條等，然后才能進行更改。并且對于材料厚度超過2.5mm，我們建議使用變速箱作為傳動，作為鏈傳動，您不能使用超過3年。

這種型材很難彎曲，因為尺寸很小，但厚度很厚。所以它需要更多的力量來完成。

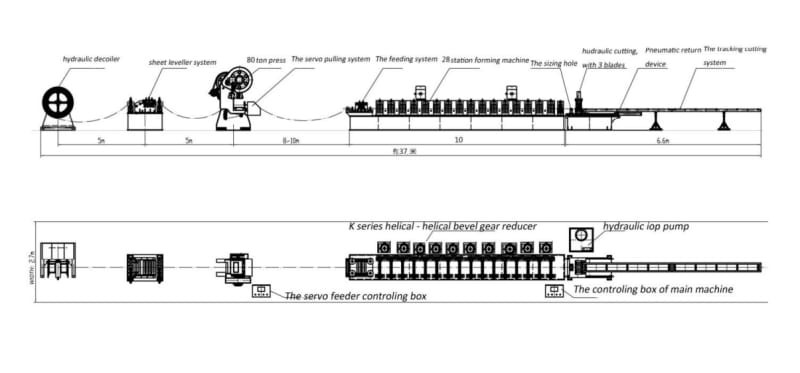

光伏支架生產流程

工作區域 一般大約30米長的區域（如果有特殊需求可定制）

開卷機 用于將鋼卷展開

校平 將鋼卷表面弄平整保證成型效果好

沖床（可選） 一般80T沖床，如果成品需要沖孔選擇此項

光伏支架成型機 成型光伏支架

自動收料臺 接收成品

質量控制體系

我們會(huì )認真做測試，對于尺寸控制和沖孔控制我們都會(huì )仔細測試和測量。

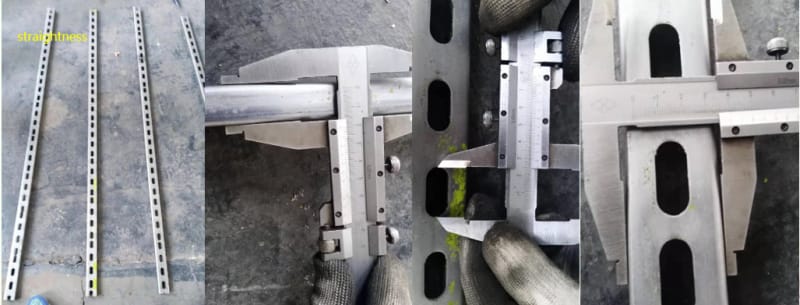

成品測量展示-成品成型好精度高

對于此機器，如果您想了解更多信息，請隨時與我們聯系。
